在工厂车间里，工业除尘器是粉尘防爆的重点管控对象。但在进行ATEX非电认证等除尘器整机认证或生产线评估时，经常遇到两种极端情况：

• 一种是“过度设计”——不管脏室净室，统统划为最高等级的20区，导致配套的非电组件点燃源评估异常复杂，且必须选用高保护等级（EPL Da）的电气设备，极大地拉高了制造和认证成本；

• 另一种是“证据缺失”——凭经验划为21区或22区，但在面对点燃源评估或安全审查时，无法提供除尘器内部粉尘云动态分布的定性与定量依据。

为什么会这样？因为常用的国际标准（如IEC 60079-10-2、NFPA 499）虽然提供了分区的基本框架，但更多是针对通用释放源模型，并没有针对除尘器特有的反吹清灰频率、滤袋失效模式、卸料方式等工艺细节给出明确指引。

而德国工程师协会标准VDI 2263 Blatt 6和Blatt 6.1，恰好填补了这一空白——它将除尘器的过滤工艺、清灰频率和安全监测手段作为分区的决定性变量，让我们能够更科学地确定不同位置的保护等级（EPL）。既能给非电防爆认证中的静电控制和机械摩擦评估提供精准证据，又能帮企业避开过度设计带来的成本浪费。

今天，我们就结合VDI标准，从脏室、净室、外部环境三个维度，聊聊如何给除尘器做一次“精打细算”的分区优化。

01

脏室分区：

清灰频率和卸料效率说了算

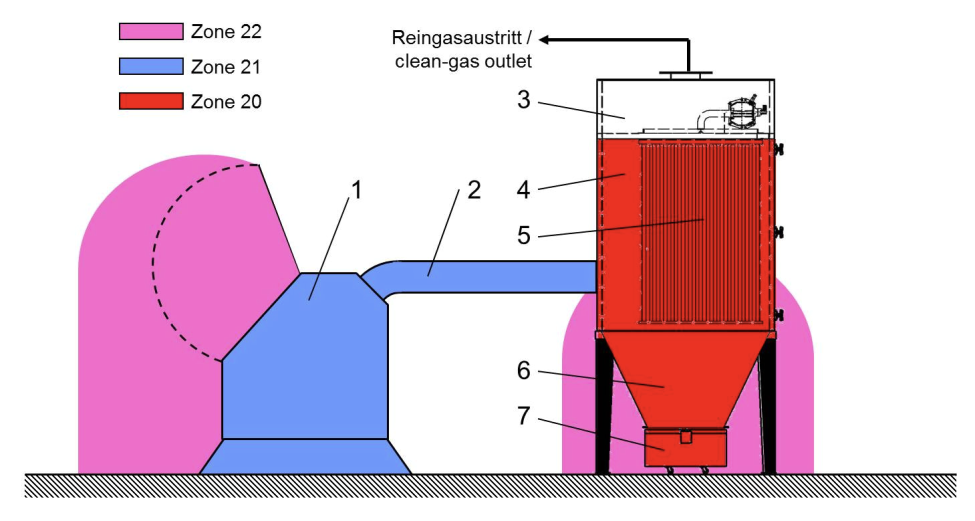

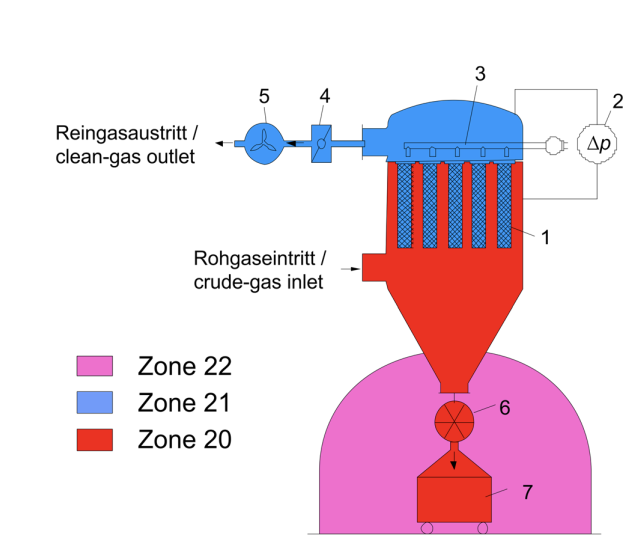

很多制造商习惯把脏室（含尘侧）直接定为Zone 20，但VDI 2263 Blatt 6告诉我们：脏室的分区取决于反吹（清灰）工艺和卸料效率，并非一成不变。我们可以从两个量化维度来评估：

脏室内部的粉尘云主要由清灰动作激发。如果清灰循环非常频繁，爆炸性粉尘云在运行期间持续或长期存在，那么脏室应划为Zone 20（EPL Da）；如果反吹周期较长，粉尘云仅在清灰瞬间短暂出现，其余大部分时间内脏侧粉尘浓度低于爆炸下限（LEL），则可将脏室划为Zone 21（EPL Db）。

卸料效率是脏室能否“降级”的关键前提。采用间歇式卸料时，灰斗内会积聚大量粉尘，清灰气流容易诱发大规模且持久的二次扬尘，通常只能划为Zone 20；采用连续卸料（如配置经过认证的锁气卸灰阀）时，粉尘能够即时排出，灰斗保持“清空”状态，消除了二次扬尘的物料来源，显著降低了持久性粉尘云的形成概率，这就为降级至Zone 21提供了有力依据。

通过优化清灰参数并配合连续卸料装置，制造商可以更科学地将脏室定义为Zone 21，从而在非电认证中降低对机械摩擦和静电防护的严苛要求。

02

净室分区：

故障响应时间和SIS联锁决定等级

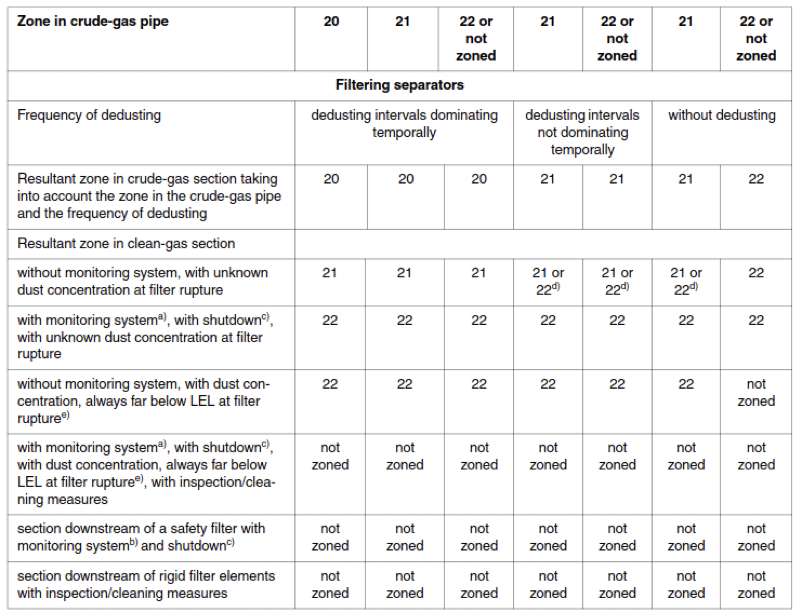

净室（净气侧）的分区，本质上是由滤袋破损这一核心失效模式驱动的。VDI 2263 Blatt 6的逻辑是：分区等级取决于从滤袋破损到发现并消除故障的时间窗口。

• Zone 21（EPL Db）：无连续监测的延迟响应
  如果净室没有安装在线粉尘监测仪，滤袋破损只能依赖人工巡检或排气口可见烟羽来发现。这种配置下，故障持续时间通常会显著超过10小时，爆炸性粉尘云可能长时间存在，因此净室必须划为Zone 21。

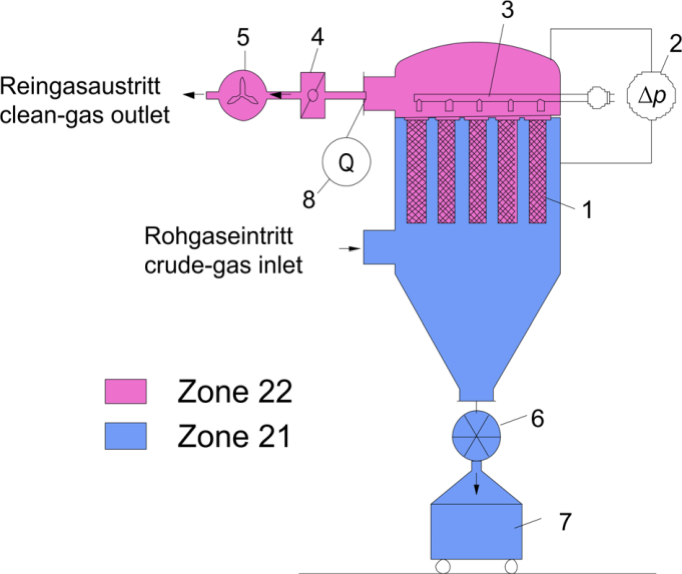

• Zone 22（EPL Dc）：SIS联动下的快速受控

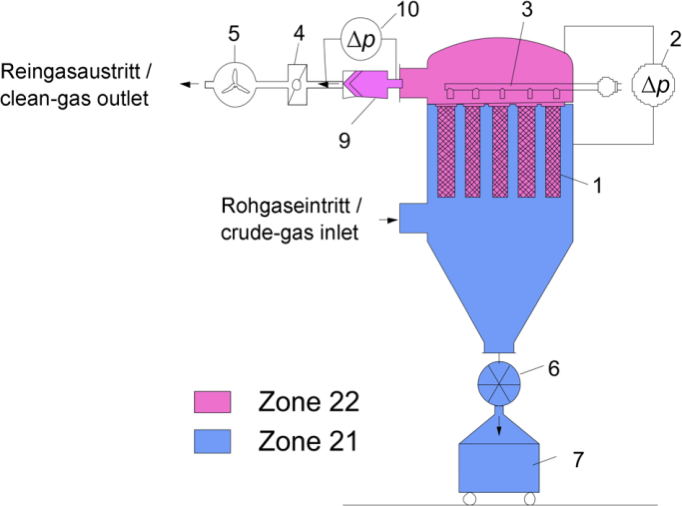

  如果引入安全仪表系统（SIS），在净气侧安装粉尘浓度监测仪并与风机硬联锁，一旦监测到浓度异常，系统可在数分钟内（远低于10小时限值）自动关断。这种主动控制将粉尘云存在时间压制在极低水平，分区可降级为Zone 22。

在非电防爆评估中，压差监测不能作为区域降级的依据。压差传感器主要用于判定清灰需求，对大型除尘器而言，单根滤袋的早期破损对整机压差影响微乎其微，根本达不到“及时发现故障”的要求。VDI 2263明确推荐使用粉尘监测装置（如摩擦电传感器），利用其对微量漏尘的秒级响应来实现可靠联锁。

如果满足以下物理冗余条件，净室后端甚至可以被定性为非危险区域：

1. 采用硬质滤芯（如烧结板），这种滤芯不会随气流变形，没有疲劳失效风险。

2. 配置二级安全过滤器，在主除尘器后串联静态高效过滤器（HEPA），并在HEPA前后端做压差监控。在这种架构下，二级过滤器后端的区域可确认为非危险区。

03

外部环境：

维护方式和现场清扫才是关键

除尘器外部环境的危险区域（Zone 22）并不是一个固定的空间半径，其范围和等级主要取决于日常维护工艺和现场粉尘清扫状况。

如果采用传统的检修门开启方式更换滤袋，或者手动拉出集尘桶倾倒粉尘，在操作瞬间不可避免地会形成释放源。这种“有尘操作”下，检修口及排灰点周围1米至3米的空间必须划分为Zone 22（EPL Dc）。

如果工艺允许采用“袋进袋出”（BIBO）模式，使滤芯和粉尘在整个更换过程中与外部空气物理隔绝，则除尘器外部完全可以定性为非危险区域。

根据NFPA 660和IEC 60079-10-2的准则，如果设备外表面的常态积尘厚度超过了基于粉尘密度的计算值LD，或者积尘厚到无法清晰辨别地面本色，整间厂房都可能面临被强制升级为Zone 22的风险。

集尘桶是系统中粉尘积聚量最大的部位，防爆评估需特别注意两点：

1. 通过旋转下料阀实现连续卸料，确保桶内不产生大量积尘，从而显著降低除尘器主体内发生高能放电的概率。

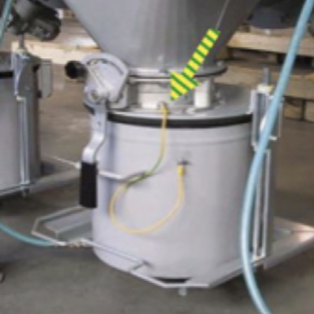

2. 集尘桶常带轮子且需频繁移动，极易与除尘器主体脱离电气连接。必须使用专用的柔性接地电缆和快速夹具，确保集尘桶与壳体之间建立可靠的等电位连接，防止电容性高压放电火花的产生。

04

精准分区，让安全与经济兼得

工业除尘器的防爆区域划分，不应该是静态的经验推断，而应是基于工艺细节的科学评估。引入VDI 2263系列标准的量化逻辑，我们能够将清灰频率、安全监测联锁、维护模式转化为分区降级的坚实证据。
